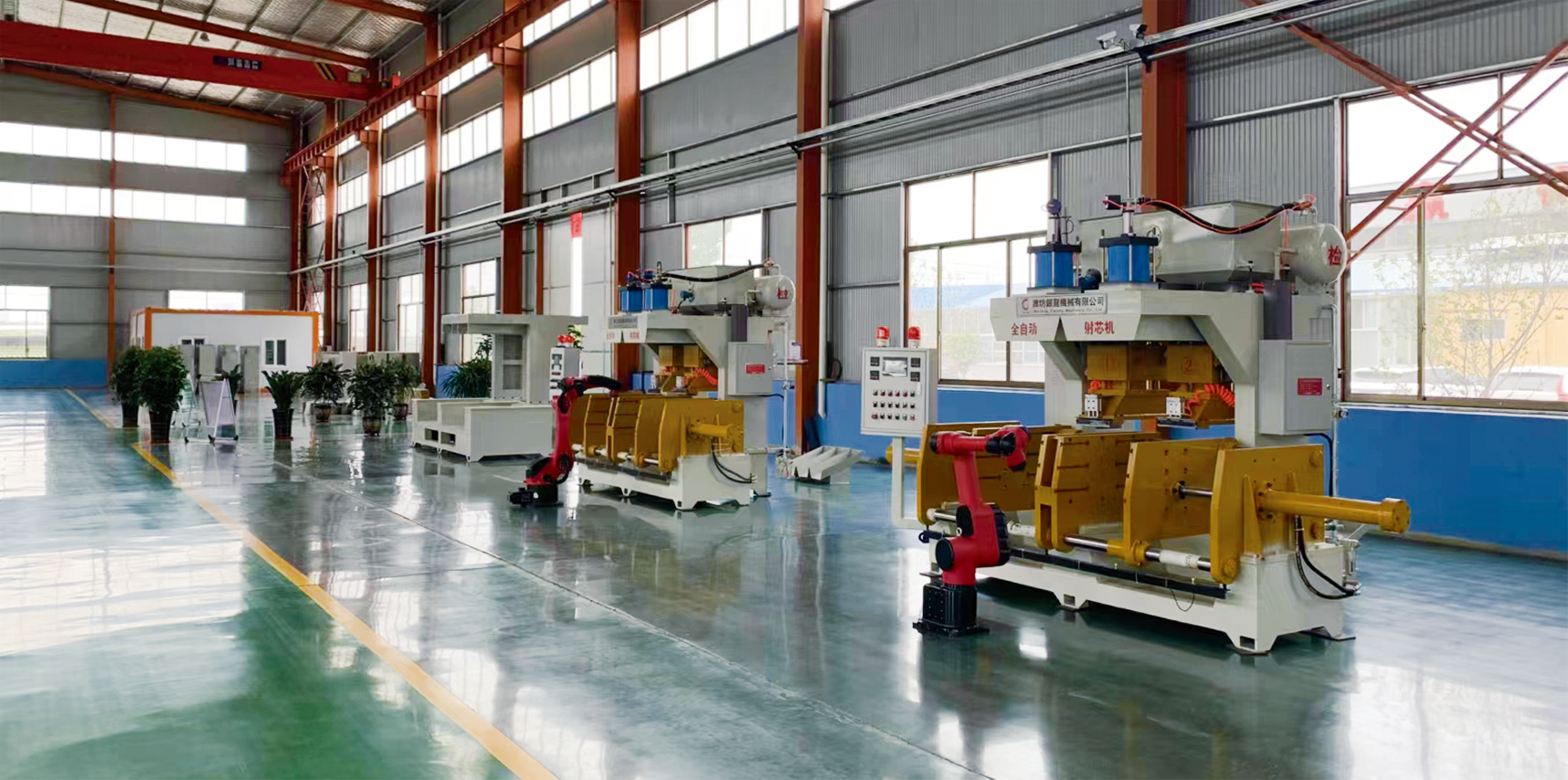

殼芯機屬于射芯機中模板可以翻轉的一種,。在射芯機的原理上再加一個180°翻轉功能，可將砂型內部未固化的沙子倒出再利用,，可節省覆膜砂成本,。

其具體工作原理：

樹脂砂殼芯法是一種精密的制芯工藝，它是將含有酚醛樹脂的芯砂（簡稱殼芯砂）填入已加熱的的金屬芯盒中，保持一定的時間（5~15s）,，使靠近芯盒壁處殼芯砂中的樹脂溶化而將砂粒粘結在一起,，沿芯盒內腔壁形成具有一定厚度的塑性狀態殼層,。將多余的芯砂倒出之后,，再繼續加熱一定時間（30~90s），開啟芯盒將殼芯頂出,，即得到型壁厚度很?。▋H5~12mm）中空的薄殼砂芯。制作一個砂芯僅用1~2min,。

⑴加熱芯盒 芯盒用電或煤氣加熱,。芯盒的加熱溫度由殼芯砂粘結劑、需要的殼厚,、結殼時間和硬化時間等因素確定,，一般為260~280℃。

⑵吹砂 殼芯砂的流動性好,，因此吹砂斗內只需通入0.1~0.3MPa的低壓壓縮空氣進行吹砂,，并在一定時間內（1~3s）保持壓力。掌握好吹砂壓力和保持時間適當,，有利于獲得輪廓清晰,、完整和光潔的砂芯。

⑶結殼 吹砂結束后,，吹砂斗停留一段時間進行結殼,，結殼時間一般為15~50s，殼厚按需要而定,，一般為3~10mm,。

⑷倒出余砂 達到規定的結殼厚度后，降砂斗翻轉180°,，將未曾結殼的中心部分芯砂倒回吹砂斗,。然后作左、右45°的搖擺,，以倒凈未結殼的芯砂,。

⑸硬化 將已結殼而尚處于塑性狀態的薄殼繼續加熱一段時間，使塑性薄殼完全硬化,。硬化時間視殼厚而定,，一般為2min左右。

⑹頂芯,、取芯 硬化結束,，高強度的薄殼砂芯已經制成，可從芯盒中頂出，用人工或?qū)Ｓ霉ぞ呷〕龃谩?/span>
